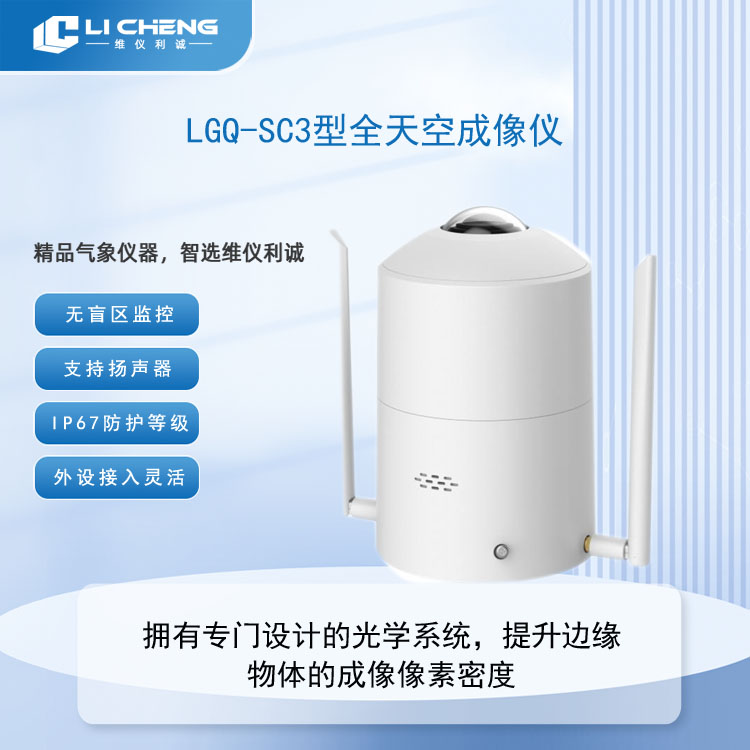

LGQ-SC3型全天空成像仪
一、产品概述
LGQ-SC3型全天空成像仪采用高精度的鱼眼镜头，在无太阳遮挡装置以及太阳直射的情况下自动记录全天空云状分布，保存了天空云分布的图片。保护玻璃采用坚硬的涂覆圆顶，保护镜头不受天气的影响，防止太阳照射损坏CCD测量元件。
设备安装简单，完全模块化安装，设备可采用通风和供热装置，不因天气的变化而影响成像装置。 可广泛应用于气象、民航、交通、海洋研究、智慧城市等领域。
二、产品特点
1、维仪利诚公司的全天空摄像机是专门开发的适合天空观测；
2、本款全天空成像仪，拥有专门设计的光学系统，提升边缘物体的成像像素密度；
3、支持抓图轮巡任务，按照设定的抓拍时间间隔进行抓图，并按照设定的抓图间隔上传FTP或者业务平台；
4、支持4000 × 3000 @25 fps，图像更流畅；
5、4G款支持低功耗，支持定时休眠、唤醒，按照10min检测一次，平均功耗低于2W；
6、采用超广角镜头，可用于拍摄360°环视画面，实现无盲区监控；
7、支持宽动态，支持矫正全景或局部画面；
8、支持10 M/100 M自适应网口、也可选配4G功能无线传输功能；
9、4G款支持I/O 休眠唤醒；
10、支持扬声器，支持RS485接口，外设接入灵活；
11、支持IP67防护等级，支持视窗加热，支持设备加热，应对各种恶劣的场景；
三、技术指标
技术参数 | 技术指标 |
摄 像 机 |
|
传感器类型 | 1/1.7＂ Progressive Scan CMOS |
*低照度 | 0.01 Lux @（F1.2，AGC ON） |
快 门 | 1 s～1/100,000 s |
慢 快 门 | 支持 |
P/N制 | P制 |
宽 动 态 | 120db |
日夜切换模式 | 白天 |
调节角度 | 无 |
断电记忆 | 支持 |
镜 头 |
|
焦距&视场角 | 1.29 mm @F2.2，水平视场角：180°，垂直视场角：180°，对角线视场角：180° |
**光圈数 | F2.2 |
镜头尺寸接口 | M12 |
视 频 |
|
**图像尺寸 | 4000 × 3000 |
主码流帧率分辨率 | 50 Hz：25 fps（4000 × 3000） |
子码流帧率分辨率 | 50 Hz：25 fps（720*720） |
视频压缩标准 | 主码流：H.265/H.264
子码流：H.265/H.264/MJPEG |
视频压缩码率 | 256 Kbps～8 Mbps |
H.264编码类型 | BaseLine Profile/Main Profile/High Profile |
H.265编码类型 | Main Profile |
Smart264编码 | 主码流支持 |
Smart265编码 | 主码流支持 |
码率控制 | 定码率，变码率 |
码流类型 | 主码流，子码流 |
SVC | H.264支持，H.265支持 |
ROI | ROI支持主码流、子码流分别设置4个固定区域 |
鱼 眼 |
|
安装方式 | 座装 |
解码模式 | 支持软解 |
显示模式 | 支持1种显示模式：鱼眼原图 |
网 络 |
|
同时预览路数 | *多6路 |
接口协议（API） | ONVIF（PROFILE S，PROFILE G），ISAPI，SDK，Ehome，GB28181 |
网络协议 | TCP/IP，ICMP，HTTP，HTTPS，FTP，DHCP，DNS，DDNS，RTP，RTSP，RTCP，PPPoE，NTP，UpnP，SMTP，SNMP，IGMP，802.1X，QoS，IPv6，UDP，Bonjour，SSL/TLS |
用户管理 | *多32个用户，可分3级用户权限管理：管理员，操作员，普通用户 |
网络安全 | 密码保护，HTTPS加密，IEEE 802.1x端口访问控制，IP地址过滤，HTTP/HTTPS认证，ONVIF集成协议 |
网络存储 | NAS（NFS，SMB/CIFS均支持） |
客户端 | DS-2CD83C6F/MET-SH(GLT):iVMS-4200，萤石云
DS-2CD83C6F/MET-SHGLT(1.29mm)(系统中心)/标配,DS-2CD83C6F/MET-SH(1.29mm)(系统中心)/标配:iVMS-4200，萤石云
DS-2CD83C6F/MET-SHGLT(1.29mm)(系统中心)/中性,DS-2CD83C6F/MET-SH(1.29mm)(系统中心)/中性:iVMS-4200 |
浏览器 | IE 8+ |
图 像 |
|
背光补偿 | 支持 |
电子防抖 | 支持 |
强光抑制 | 支持 |
透 雾 | 支持 |
图片叠加 | 支持128 × 128 24位BMP图像叠加，可选择区域 |
图像增强 | 背光补偿，强光抑制，透雾，3D数字降噪 |
图像参数切换 | 支持 |
图像设置 | 饱和度，亮度，对比度，锐度，AGC，白平衡通过客户端或者浏览器可调 |
信噪比 | ＞ 50 dB |
视频遮盖 | 支持4个区域 |
接 口 |
|
复 位 | 支持 |
网 络 | 1个RJ45 10 M/100 M自适应以太网口 |
内置扬声器 | 支持 |
音 频 | 不支持 |
报 警 | 1进1出报警 |
RS-485 | 支持 |
扩展接口 | DS-2CD83C6F/MET-SH(GLT):支持I/O 输入高电平触发休眠，低电平触发唤醒
DS-2CD83C6F/MET-SHGLT(1.29mm)(系统中心)/标配,DS-2CD83C6F/MET-SHGLT(1.29mm)(系统中心)/中性:支持I/O 输入高电平触发休眠，低电平触发唤醒
DS-2CD83C6F/MET-SH(1.29mm)(系统中心)/标配,DS-2CD83C6F/MET-SH(1.29mm)(系统中心)/中性:不支持 |
4G | DS-2CD83C6F/MET-SH(GLT):-GLT型号支持
DS-2CD83C6F/MET-SHGLT(1.29mm)(系统中心)/标配,DS-2CD83C6F/MET-SHGLT(1.29mm)(系统中心)/中性:支持
DS-2CD83C6F/MET-SH(1.29mm)(系统中心)/标配,DS-2CD83C6F/MET-SH(1.29mm)(系统中心)/中性:不支持 |
一般规范 |
|
产品尺寸 | Ø205 × 200 mm（4G）， Ø130 × 200 mm（非4G） |
电流功耗 | **功耗6.4W
正常工作平均功耗4.6W
正常工作平均功耗（非4G）4.3W
休眠间隔10min 平均功耗1W
休眠间隔1hour 平均功耗0.4W |
联动方式 | 常规联动：邮件联动，上传中心，上传FTP/NAS
录像联动 |
包装尺寸 | 257×202×288mm |
设备重量 | 1.310kg(非4G)，1.320kg（4G） |
带包装重量 | 2.110kg(非4G),2.170(4G) |
存储温湿度 | -40 ℃～70 ℃，湿度小于90%（无凝结） |
启动和工作温湿度 | -40 ℃～70 ℃，湿度小于90%（无凝结） |
在线升级 | 支持 |
供电方式 | DC：24V宽压（9-36V）
PoE |
电源接口类型 | 两芯接口 |
品牌：维仪利诚
